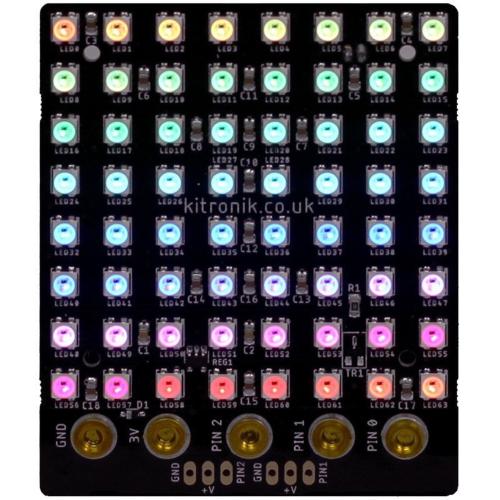

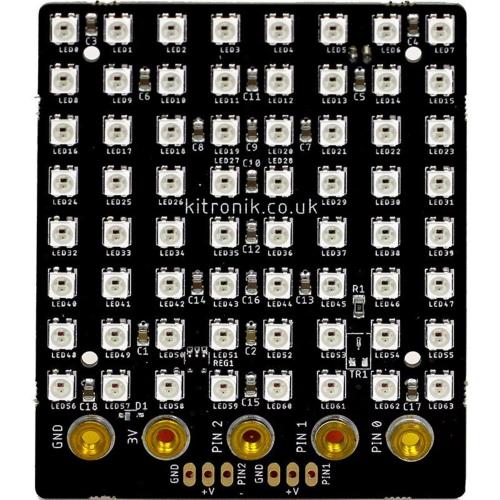

Zip Tile fra Kitronik er et 8 x 8 display-panel til micro:bit med 64 programmerbare LED´er. Du kan have rullende tekst og ikoner i panelet i alle regnbuens farver - og flere til.

Til større projekter kan du sætte flere paneler sammen og skabe et større display. ZIP LED ekspansionspunkter sidder til venstre, højre og øverst på bordet, og muligheden for at forbinde en micro:bit med både bolte og krokodillenæb. Data sender standard ud P1 & P2 til standard 0.1 (2.54mm). Hver af disse stifter har også den nødvendige forsyningsspænding og GND pads.

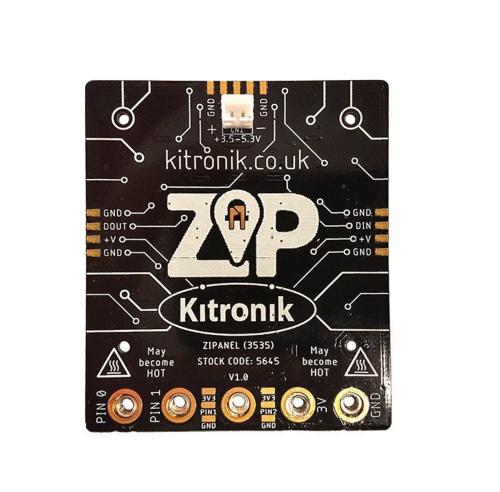

Strøm mellem 3.5V og 5.3V forsynes via et JST-stik på bagsiden af Zip Tile boardet. Boardet producerer en reguleret forsyning og der tilføres 3V- og GND-forbindelserne for at drive den tilsluttede micro:bit. Både micro:bit og Zip Tile får på denne måde strømmen fra Zip Tile boardet. For at beskytte micro:bit vil ZIP LED'erne ikke lyse, hvis strømmen føres gennem micro:bitten.

Tilslutning af micro:bit:

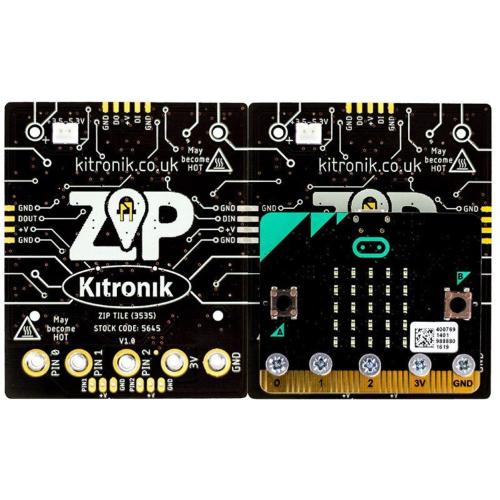

For at bruge ZIP-fladen skal Micro:bit være forbundet med mindst GND, 3V og Pin-forbindelserne på ZIP-fladen. Micro:bit kan tilsluttes via boardmonterede møtrikker og M3 bolte. Husk afstandsstykker.
Zip Tile leveres med 5 M3x12 forsænkede skruer og 5 plast afstandsstykker. Disse bruges til at vedhæfte Micro:bit til ZIP Tile, hvor afstandsstykkerne går imellem Zip Tile og Micro:bit. Sørg for at afstandsstykker er placeret mellem Micro:bit og din ZIP Tile, hvis de forbindes på bagsiden.

Kodning

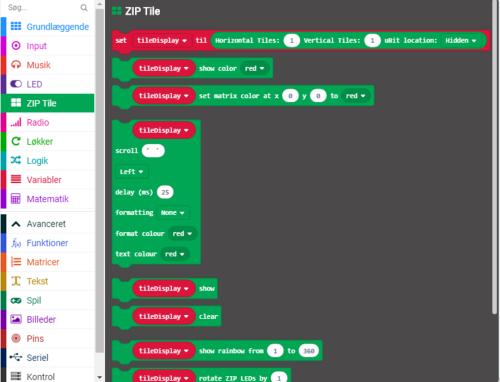

Kitronik har lavet et sæt brugerdefinerede kommandoer til MakeCode Editor for at gøre kodning af Zip Tile så enkelt som muligt. Vælg Avanceret > Udvidelser. Søg på "Kitronik" i søgelinjen og vælg ZIP Tile. Den nye kategori med klodser vil nu blive tilføjet til menuen i editoren.

Bemærk

Micro:bit følger ikke med, men kan findes her

Features

1 x ZIP LED Tile.
5 x M3 tændskruer.
5 x afstandsstykker af plast.

Elektriske egenskaber:
Driftsspænding (Vcc) [Positionsdioder]: 3.5V - 5.3V.
Reguleret spænding [mikro:bit]: 3.3V.
Max strøm (ZIP LEDs Hvid @ 100% lysstyrke, + 5,3 V forsyning): 2,73A (41mA pr ZIP-LED, 250mA max på 3,3V reg. Spænding).
Antal postdioder: 64.
Udvidelsesforbindelser: 3 x ZIP-LED (1 x DIN, 1 x DOUT, 1 x DIN / DOUT), 2 x IO-stifter (hver IO-stifter mærket 3.3V ved 5mA), 2 x BATT V (3,5V 5.3V).

Data og guides

Datablad på engelsk
