Er du begrænset af Micro:bits LED display, så er et OLED display som dette en nem løsning.

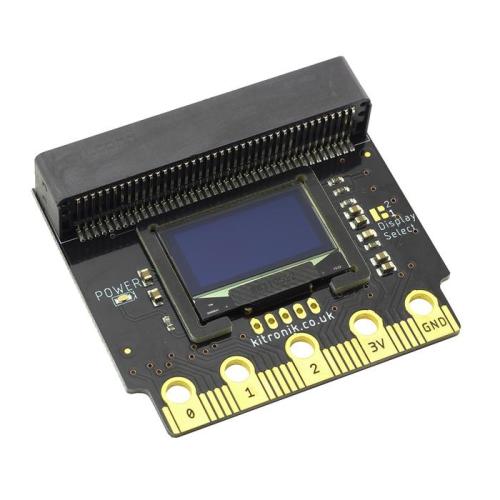

:VIEW Grafics128 OLED display er et monokromt 128x64 display monteret på et board med edge-connector, så du nemt kan anvende displayet med Micro:bit.
Boardet har desuden I/O udgange a la Micro:bit - med fuld brug af alle Micro:bits pins. Derfor forlænges Micro:bits porte uden problemer i andre enheder med edge-connector - nu blot med et display.

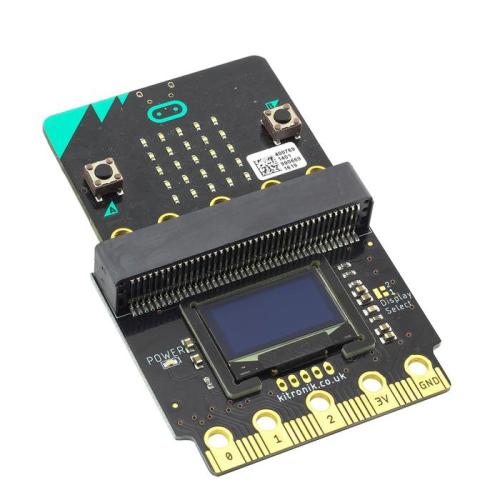

Edgeconnectoren gør det meget simpelt at tilføje et OLED til Micro:bit.

Kitronik har lavet en udvidelse til Makecode; søg på Kitronik 128x64 display. Se nedenfor for flere detaljer. Der er også lagt funktioner til Python på GitHub

Boardet får strøm gennem Micro:bit via edge-connectoren og skal blot bruge 3V. En LED indikerer om boardet er tændt eller ikke. Ved fuld brug af pixels på OLED trækker boardet 40mA.

BÃ¥de V1 og V2 kan anvendes med :VIEW Grafics128.

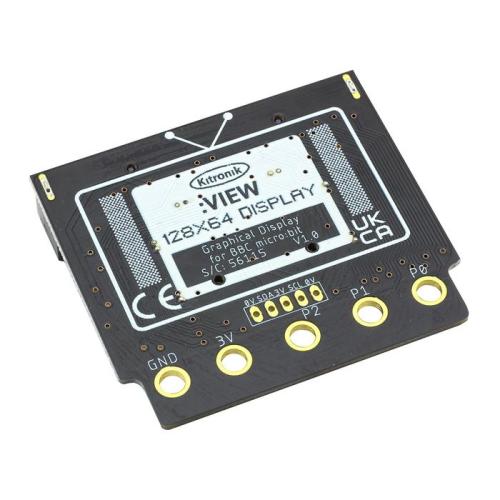

:VIEW Grafics128 anvender en SSD1306 driver via et I2C interface. I midten af boardet er breakout pads til I2C og to GND pads til 3V. Disse pads er 2,54 mm og passer til enten wire eller pin headers på jumper-wires. Denne feature kan anvendes til mere avanceret brug af boardet med tilføjelse af flere funktioner. Her vil det være muligt at ændre I2C adressen. (Se mere under "Selecting Display i databladet nedenfor).

Bemærk

Micro:bit og evt. jumper wires følger ikke med, men kan købes her i shoppen.

Features

1 stk. monokromt :VIEW Graphics128 OLED 128x64 til Micro:bit
Monteret med edge-connector.
Boardet har en I/O connector "Micro:bit style" og kan dermed sættes ned i andre Micro:bit accessories.
OLED display kan kodes med MakeCode blockeditor og Python
Kitronik har udviklet MakeCode blokke (Søg på Kitronik 128x64 display)
PÃ¥ GitHub finder du customiserede funktioner til Python
OLED får strøm fra Micro:bit via edge-connector
Kræver 3V
LED lyser når boardet er tændt
Default I2C adresse kan ændres
Virker direkte fra pakken

MÃ¥l

Længde: 58mm.
Bredde: 52mm.
Højde: 11.8mm.
PCB Tykkelse: 1.6mm.

Data og guides

Datablad for :VIEW Grafics128 OLED

Kitronik interaktiv guide til opsætning af OLED og anvendelse af tekst og linjer (engelsk)

Kitronik interaktiv guide Plotte en graf (engelsk)
