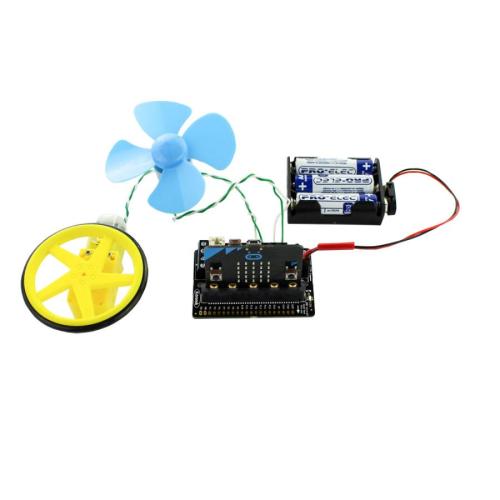

Brug din Micro:bit til at drive 2 motorer med dette Kitronik Compact Motor Driver Board. Boardet hjælper dig med at styre motorernes retning frem og tilbage og stoppe dem simultant.
Så med dette board kan du selv designe en buggy eller andre robotprojekter, der kræver styring af motorer. Boardet har indbygget beskyttelse mod kortslutning, strøm og varme.

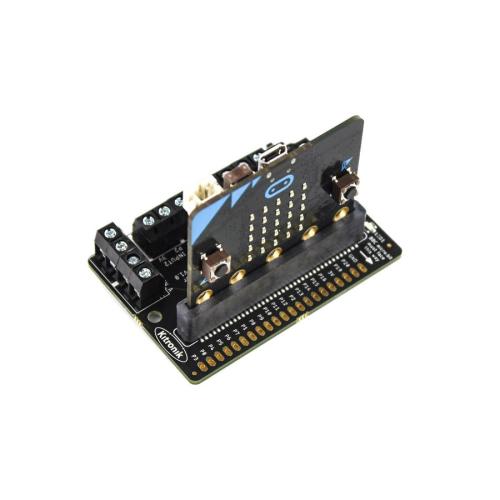

Kod din Micro:bit og sæt den ned i edgeconnectoren på boardet. På boardet finder du 2 eksterne forbindelser til knap A og B. Dette giver mulighed for at tilføje input/switches til at styre Micro:bit.

Strøm tilføres via skrueterminal og strømforsyningen kontrolleres med en tænd/sluk-knap på boardet. En grøn LED indikerer hvornår boardet er tændt. Boardet forsyner Micro:bit med en reguleret 3V strøm via edge-connectoren. Micro:bit skal derfor ikke tilføres strøm separat.

Kitronik har lavet en udvidelse med blokke til Makecode, der gør det mere enkelt at anvende driver-boardet. Vælg under udvidelser i Makecode udvidelsen "Kitronik Motor Driver"

Bemærk

Motorer, Micro:bit og USB-kabel følger ikke med.

Features

Ideel til design af egne robotprojekter - f.eks. buggies

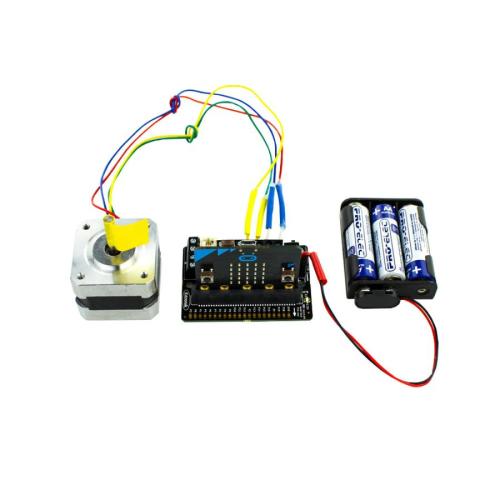

Kanaler: 2 DC og 1 Stepper

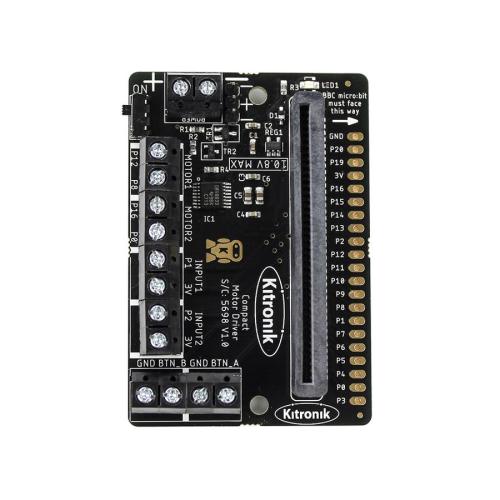

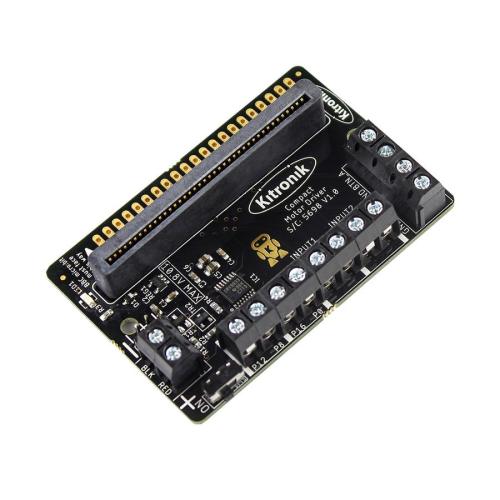

Terminalblokke for nem kobling af motorer og input
2 ekstra input/output kan anvendes til digitale/analoge tilstande
Tænd/sluk knap
LED power status

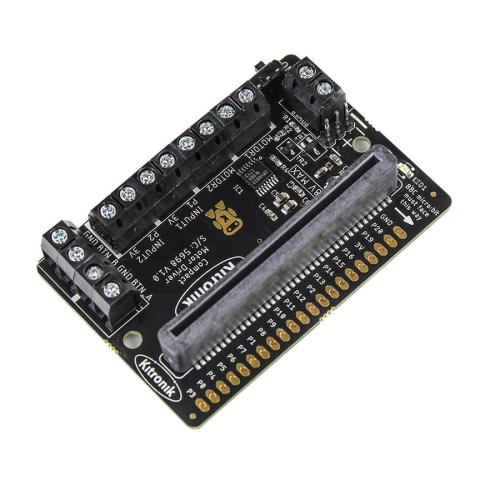

Edgeconnector til Micro:bit
Reguleret forsyning af strøm til Micro:bit
Nem adgang til alle Micro:bit pins
Programmering via Makecode
Kompatibel med Micro:bit V1 og V2
Strøm board mellem 3V og 10,8V
Max strøm motor: 1,5 Amps motor
Strøm motor: 3V til 10,8V

Mål

Længde: 68mm.
Bredde: 46.5mm.
Højde: 10.6mm.
PCB: 1.6mm.

Data og guides

Eksempelkode i python

Datablad
