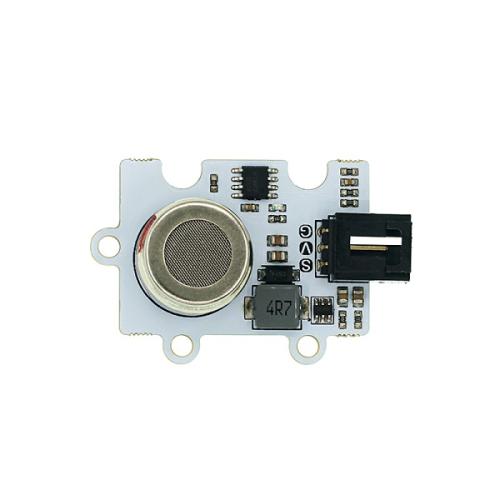

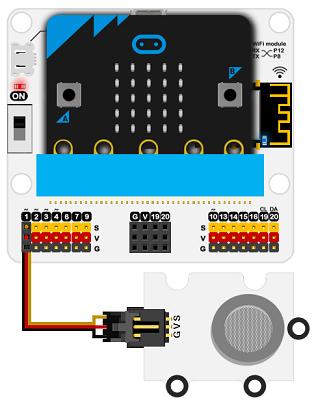

Designet på denne Elecfreaks Octopus gas sensor følger de andre komponentbrikker i OCTOPUS serien fra Elecfreaks. Octopus MG811 CO2 gassensor måler CO2 elektronisk og kan kobles til f.eks. Sensor:bit eller IOT:bit fra Elekfreaks med det medfølgende 3-kablede stik.

Brug sensoren f.eks. til at eksperimentere med vækst & miljø eller sundhed. Gassensoren kan anvendes sammen med Micro:bit og lignende boards.

Under brug vil en højere koncentration af CO2 give et lavere output af spænding. Elekfreaks har lavet kodeeksempler, som kan findes nederst her på siden under Data og guides.

CO2 proben er meget følsom overfor CO2, og ufølsom for alkohol og CO. Gassensoren har en høj performance og hurtig reaktionstid, når den er varmet op. Sensoren fungerer under forskelle i både temperatur og fugtighed.
Kredsløbet, der sørger for opvarmning af sensoren hjælper med at konvertere direkte til 6V fra 5V.

Bemærk

Gassensoren skal varme op inden, den kan registrere CO2. Giv den ca. 3 minutter. Vises den analoge måling på Micro:bit som i eksemplet på billedet, vil tallet falde ret hurtigt under opvarmning. Når tallet begynder at være stabilt er sensoren ved at være varm. Rør ikke ved gassensorens probe under brug.

Da gassensoren (MG-811) er elektrokemisk, bør den kalibreres før brug.

Sensoren bør beskyttes mod luft, når den ikke er i brug for at undgå forurening. Ved mistanke om forurening kan du køre den kontinuerligt i 48 timer for at rense den. Se nedenfor i Elecfreaks guide.

Features

Gassensor
Kabel m. stik til at forbinde sensoren med OCTOPUS boards
Arbejdsspænding på probe: 6V (via indbygget kredsløb til opvarmning)
Supporterer 3.7 til 5V
Nem at forbinde. G-GND, V-VCC og S-Signal

Mål

Længde: 48 mm
Bredde: 31mm
Højde: ca.20mm
Vægt: 9,6g

Data og Guides

Elecfreaks guide til at bruge sensoren med makecode, python eller arduino

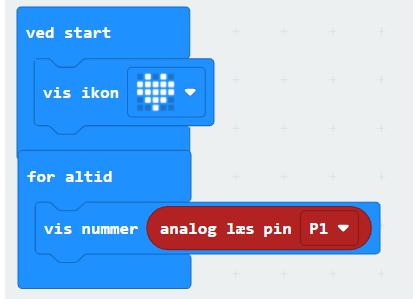

Enkel startkode til gassensoren i Makecode fra Elecfreaks
