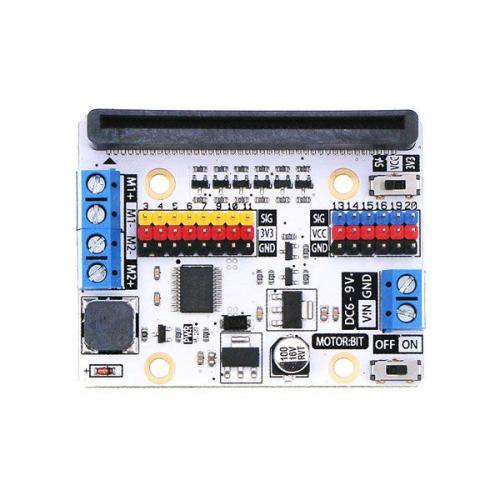

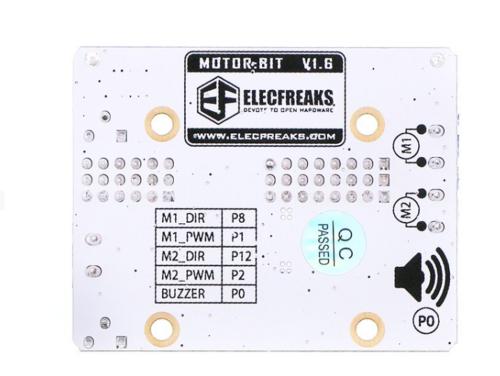

Motor:bit er et driver board med edge-connector, så du nemt kan tilslutte en Micro:bit.

Motor:bit har en integreret TB6612 chip og kan bruges til at drive to motorer med maximum 1.2 A DC (single channel current).

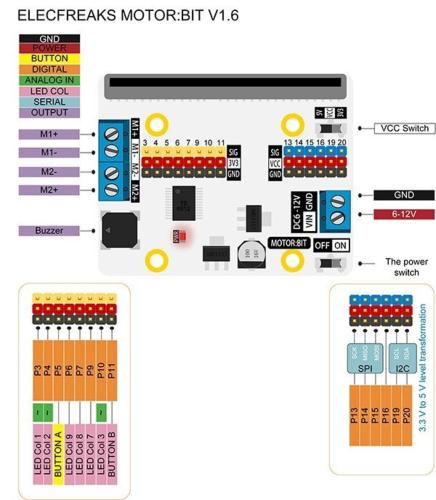

På boardet finder du 1 IIC Com port(P20) og 12 GVS porte, hvor du kan tilføje komponenter fra OCTOPUS serien og andre eksterne sensorer og aktorer.

P3 - P7, P9 og P10 er IO porte til at drive 3,3V enheder.
P13 - P16, P19 og P20 - ialt 6 porte - understøtter 3,3V og 5V, som vælges via afbryder-knap.

Der er monteret en passiv buzzer på boardet til afspildning af lyd og musik.

Bemærk

Micro:bit følger ikke med. Den kan du finde her.

Features

Edge-connector til Micro:bit

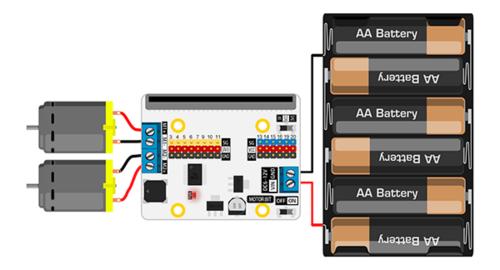

Understøtter 2 DC motorer via skrueterminaler
Max 1.2A
14 IO porte
6 porte understøtter 3V og 5V
1 passiv buzzer
Knap til at omskifte 3,3V til 5V
Huller til montering af boardet
On/Off knap

Mål

Længde: 60 mm.
Bredde: 47,5 mm.

Data og guides

Se mere på Elecfreaks hjemmeside https://www.elecfreaks.com/motor-bit-for-micro-bit-motorbit.html
